2026.10.03 | AC | Aerospace | Satellite Laser Links: Fast Steering Mirror Chain

摘要

1. 量级锚点：低轨卫星飞行速度约7.5km/s，星间距离数百至数千公里，激光束发散角仅数十至数百微弧度（μrad），指向偏差几μrad即可能断链；NASA TBIRD在轨实测指向稳定性约5μrad RMS。Starlink V2

Mini单星搭载3条星间激光链路，全网已部署超过24,000条空间激光链路[1]。

1. 产业链结构：FSM由轻量化反射镜、柔性铰链、执行器（PZT压电为主流精跟踪方案，VCM用于粗定位，MEMS为芯片化新兴路线）、位置传感器+控制算法四大环节构成；海外标杆为德国PI（Physik

Instrumente）、Tesat-Spacecom、Mynaric、Ball Aerospace等，国内以长春光机所、成都光电所、西安光机所、上海微系统所、芯明天、航天五院西安分院等为代表。3.国产节奏：2024年我国高轨对地激光通信已达10Gbps，长光卫星2024年实现星间100Gbps；2025年5月上海微系统所10mm口径压电MEMS快反镜发布，2026年5月已搭载中国电科34所终端实现在轨建链[2]；截至2026年9月千帆星座在轨256颗、国网星座2025年底约136颗[3]，FSM需求随星座组网进入批量释放期。4.光卫星通信（OSC）供应链正在演变为一个全球分布式的多层网络，涵盖器件制造商、终端集成商、卫星主承包商、发射服务商和运营商。光卫星通信市场规模将由2024 年 6.6 亿美元 增长至 2030 年 33.93 亿美元，CAGR 31%；2030 年含激光 + 量子的光卫星通信市场达 29 亿美元[11]。

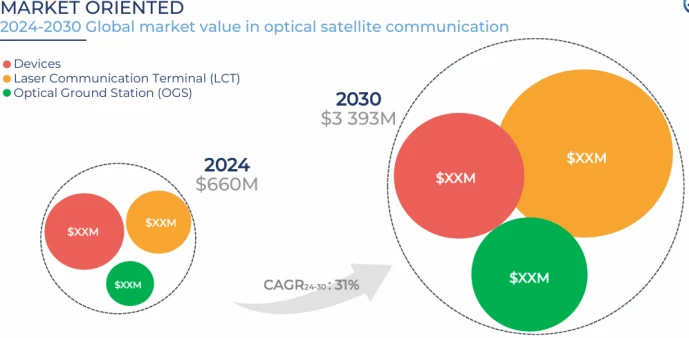

数据来源：Yole Group-市场导向2024-2030年全球光学卫星通信市场价值

数据来源：Yole Group-供应链导向激光卫星通信供应链概览

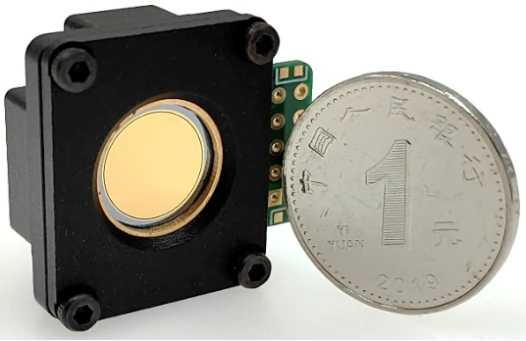

数据来源：中国科学院上海微系统研究所-封装后的MEMS快反镜

一、为什么星间激光链路离不开FSM？

1.1 从“100毫秒人眨眼”到“亚毫秒级光束稳定”

低轨卫星相对地面运动速度约7.5km/s，星间相对速度更高。当两颗卫星在数百至两千公里距离上用波长1.55μm的激光束互联时，发散角通常被压到数十至数百μrad量级——这意味着地面端看到的光斑，在一千公里外只比硬币略大。任何卫星平台姿态抖动、热变形、振源扰动，都会让光斑在接收端漂移出离焦面。

激光通信终端的跟瞄（PAT）系统因此采用“粗精复合”架构：粗瞄准由二维转台/万向架完成大角度开环指向与捕获，带宽通常在几赫兹至几十赫兹；精瞄准由快反镜（Fast Steering Mirror，FSM）在毫秒甚至亚毫秒级内对残余偏差进行闭环校正，带宽可达数百赫兹至千赫兹。参照量级：人眨眼约100ms，而PZT压电FSM完成一次微调的时间在亚毫秒级——比人眨眼快两个数量级。

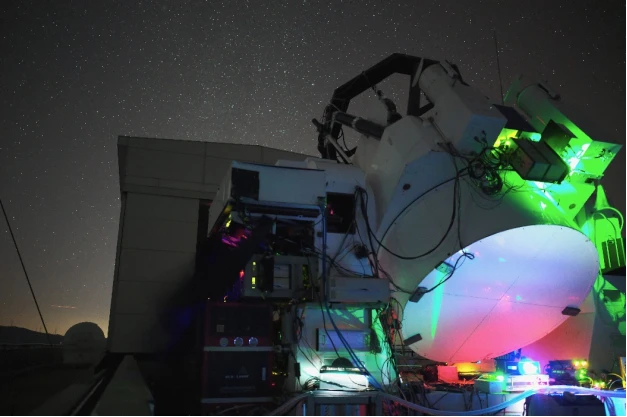

数据来源：中国科学院成都分院-丽江高美古观测站1.8米激光通信地面站

需要区分的是：激光武器/光电对抗场景的跟瞄强调毁伤级长时间驻留与大口径能量耦合，对跟踪精度要求通常在几十至百μrad量级；而卫星激光通信精跟踪追求通信级稳定闭环，要求几μrad至几十μrad的RMS残差和更高闭环带宽，且必须经受空间热真空、辐照、力学振动考核[4]。

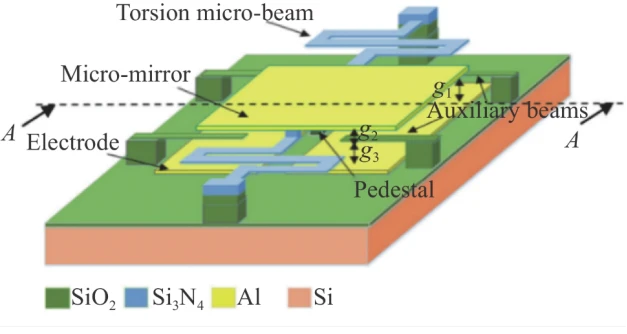

数据来源：中国光学期刊网-FSM静电驱动扭转微镜原理图

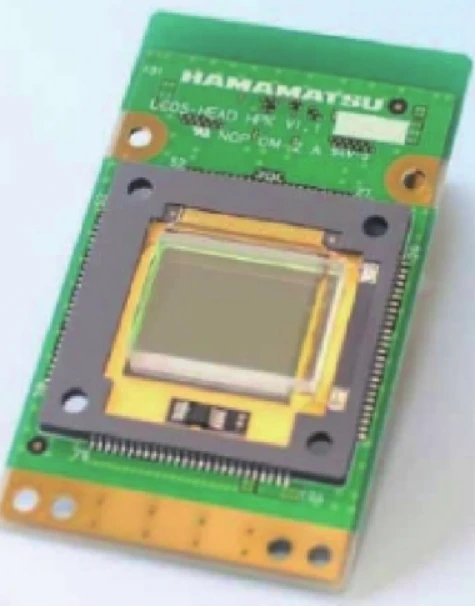

数据来源：中国光学期刊网-400 GW/cm2耐光性能SLM

1.2 FSM在终端中的位置

一台典型星载激光通信终端内部，FSM往往承担两个角色：一是精跟踪镜，接收信标光的误差信号，实时校正光束指向；二是超前指向镜，补偿卫星高速运动带来的光行差。德国Piezosystem Jena明确指出现代LEO光通信终端通常配置两台快反镜，分别承担精跟踪与超前指向功能[5]。

1.3 技术发展史简述

星载激光通信的快反镜应用可追溯至1990年代欧空局SILEX计划；2000年代TESAT为欧洲数据中继卫星系统研制的LCT采用压电驱动精瞄镜。进入2020年代，美国SDA运输层与跟踪层大规模铺开，把FSM从“单星定制”推入“千台级批产”赛道。国内2020年实践二十号高轨10Gbps下行标志工程化节点，2024-2026年千帆、国网批量组网把FSM需求从科研样机推向星座级配套。

二、FSM有哪几大技术路线？

2.1 四大组成

一台工程化FSM可拆为四个环节：①反射镜——通常采用微晶玻璃、碳化硅（SiC）、铍铝合金或超低膨胀玻璃基底，做镂空轻量化与表面镀膜，要求面形精度λ/20以上；②柔性铰链/柔性支撑——取消传统轴承与滚珠导轨，靠金属材料（钛合金、铟钢、弹簧钢）弹性变形实现无摩擦、无间隙转动，是保证角分辨率与寿命的关键；③执行器——推动反射镜做两轴偏转，主流为PZT压电叠堆（响应快、出力大、位移小），VCM音圈电机用于大行程粗调，MEMS为芯片化新兴路线；④位置传感器——电容式、电涡流式或应变式，实时测量镜面角度，与执行器构成闭环。

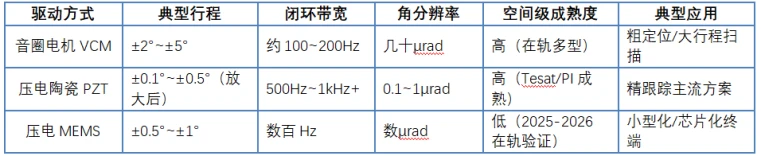

2.2 三种驱动路线对比

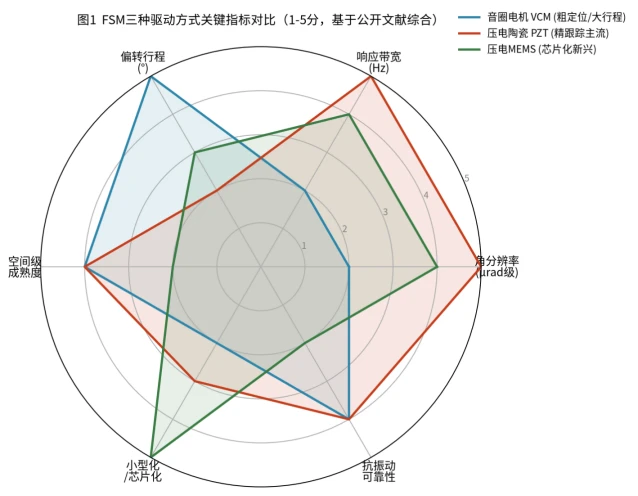

数据来源：《应用光学》《红外与激光工程》《空间电子技术》的综合- FSM三种驱动方式关键指标雷达图

华中科技大学研制的二维音圈电机驱动FSM可实现±5°偏转角、扫描带宽约200Hz；二维压电陶瓷驱动FSM采用菱形放大机构可实现±1°偏转[6]。长春光机所针对柔性铰链FSM的研究指出，压电叠堆位移仅数微米至数十微米、存在迟滞，但凭借体积小、出力大、响应快成为精跟踪首选；其二维高承载大口径FSM采用4个光栅测微仪测角，测量精度达1.4544μrad、闭环定位精度约6μrad[7]。

三、国产产业链逐环节玩家与成熟度、海外标杆具体情况如何？

3.1 环节①：轻量化反射镜与基底材料

海外：Zerodor（德国肖特）、ULE（美国Corning）、SiC基底（德国MT、法国Boostec）长期占据高端空间反射镜材料供应；PI（德国物理仪器）与Newport（纽波特）提供商用精密偏转镜平台。

国内：长春光机所在大口径轻量化反射镜、超硬铝合金镂空反射镜方面积累深厚，其为北斗全球系统研制的大型激光通信标校设备已于2021年完成星地高速下行激光通信试验，实现信标与信号双向跟踪、自适应校正及光纤耦合。成都光电所、西安光机所在SiC/微晶轻量化镜坯方面具备工程能力。整体看，反射镜材料与加工环节是国内FSM产业链中成熟度最高、与海外差距最小的环节。

轻量化反射镜不仅是“材料”问题，更是“面形+镀膜+装调”的系统工程：空间级反射镜需在-60℃至+80℃温变下面形精度保持λ/20以上，膜层需耐受原子氧与紫外辐照。国内长春光机所、成都光电所已完成多型星载反射镜批产，但针对100mm以上大口径、极低膨胀系数（CTE<1×10⁻⁶/℃）SiC反射镜的批量加工，与海外Boostec、MCCarl等仍有口径与批次差距。

3.2 环节②：柔性铰链/柔性支撑机构

柔性铰链靠材料弹性变形实现无摩擦转动，对材料热处理、应力松弛、疲劳寿命要求极高。国内长春光机所、成都光电所、西安光机所均有二十余年以上工程积累，上海交大、哈工大、西安交大在柔性铰链拓扑优化、菱形放大机构方面深度研究[6]。国产短板在于：空间级长寿命柔性铰链的材料批次一致性与疲劳寿命数据积累仍弱于PI等海外厂商，多数依靠定制加工而非标准化供应链。

3.3 环节③：执行器——PZT压电为核心战场

海外标杆：PI自研PICMA全陶瓷封装压电促动器，具备耐湿、长寿命、高可靠特性，是商用纳米定位与精密偏转镜的标杆；Piezosystem Jena（德国耶拿压电系统）专为星载光通信提供tip-tilt机构[5]；Tesat-Spacecom 2024年8月在Backnang开放全球首条激光通信终端批量产线，并于2023年12月向Lockheed Martin交付首批SDA Tranche 1运输层光学通信终端（共42颗卫星）[8]；Mynaric已向Northrop Grumman（14颗）和Raytheon（7颗）提供SDA Tranche 1跟踪层激光终端[9]。

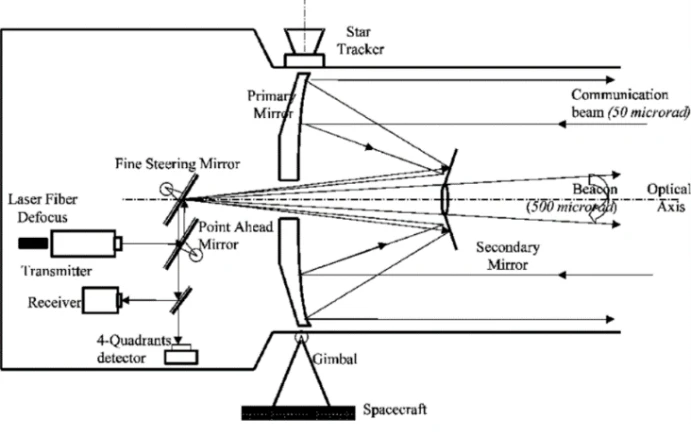

数据来源：Piezosystem- Diagram of an OISL Communication Terminal

国内：压电纳米定位领域，哈尔滨芯明天科技有限公司成立于2007年，是国家重点“小巨人”企业，提供PZT压电促动器、柔性铰链平台及电容/电感传感器，促动器行程覆盖7μm至260μm、分辨率达纳米量级，产品远销30余国。但需客观指出：芯明天当前主力市场为半导体、显微、光学装备等工业领域，空间级（耐辐照、热真空、长寿命）压电促动器的批量在轨案例仍以科研院所定制为主。

科研院所方面：成都光电所自1995年起研制压电陶瓷驱动FSM，位移分辨率达0.01μm、角位移分辨率约0.7μrad[7]，并于2026年联合北京邮电大学、航天五院西安分院等完成GEO卫星40,740公里距离上1Gbps双向星地激光通信试验；西安交通大学徐明龙团队研制的压电直线电机随2025年6月发射的卫星互联网低轨04组5颗卫星入轨，其压电精指向机构已搭载2025年5月发射的中星3B卫星；上海微系统所2025年发布10mm大口径压电MEMS快反镜，2026年5月搭载中国电科34所激光通信终端成功实现在轨建链[2]。

3.4 环节④：位置传感器与控制算法

电容式、电涡流式微位移/微角度传感器是FSM闭环反馈核心。海外PI配套自研电容传感器；国内电涡流传感器在工业旋转机械监测领域已较成熟，但面向快反镜的差分、ns级响应、空间级标定产品仍以科研院所自研为主，炫控纬度光电科技（西安）等企业已推出面向快调反射镜、光电转台的差分电涡流传感器样机。控制算法方面，长春光机所针对PZT迟滞非线性提出改进Prandtl-Ishlinskii模型与复合控制，是国内星间激光通信精瞄系统的代表性工作[7]。

3.5 国产成熟度矩阵

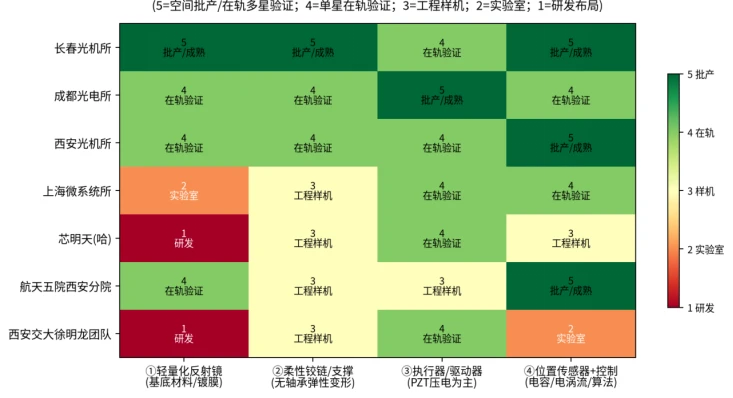

数据来源： 国产FSM产业链四大环节代表性单位成熟度矩阵。（评分为基于公开论文、院所新闻与在轨任务的综合判断）

从矩阵可见：①反射镜与柔性铰链环节，长春光机所、成都光电所、西安光机所已达到在轨多星验证乃至批产配套水平；②PZT压电执行器环节，科研院所（成都光电所、上海微系统所、西安交大）已有在轨搭载，但民品压电企业（芯明天）的空间级批产仍待验证；③位置传感器与控制算法环节，长春光机所、西安光机所、航天五院西安分院依托终端系统集成达到批产配套，但高端空间级电容/电涡流传感器的标准化国产供应仍偏薄弱。

四、国产化驱动因素、订单节奏与差距

4.1 星座放量：从“试验星”到“批量组网”

海外：Starlink表示V2 Mini每星搭载3条激光星间链路，全网光互联网络由超过24,000台激光器组成，2026年链路速率将升级至400Gbps[1]。NASA TBIRD2022年5月发射以来已完成100/200Gbps下行演示，单圈次下行数据量超过1TB，指向稳定性约5μrad RMS。

国内：千帆星座（垣信卫星）截至2026年9月16日在轨256颗，规划一期1,296颗（2027年完成）、二期约1万颗（2030年）、三期终态超1.5万颗[3]；国网（GW/星网）星座2025年底在轨约136颗。中国空间技术研究院西安分院20 20年随实践二十号实现高轨对地10Gbps，2024年长光卫星实现星间100Gbps与星地100Gbps下行；空天信息创新研究院2025年1月完成60Gbps星地激光通信业务化实验；航天科技九院704所已配套多批商业星座星间激光终端[10]。

数据来源：Spacejournal-空天地一体网络组网结构

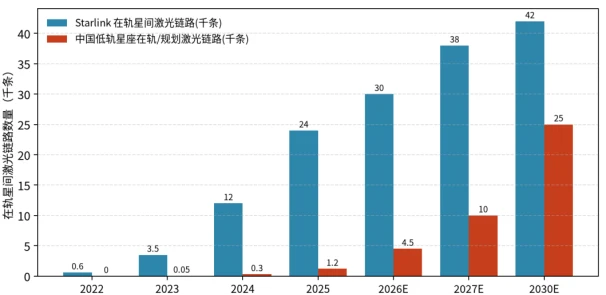

数据来源：SpaceX Starlink&Yole&中金公司卫星互联网-全球低轨星座星间激光链路部署节奏（2022-2030E）

4.2 市场空间

Yole Group预测全球光卫星通信市场将从2024年约6.6亿美元增长至2030年约33.9亿美元，2024-2030年CAGR约31%[11]；MarketsandMarkets口径下，2025年全球光卫星通信市场约6.2亿美元，2030年约15.6亿美元，CAGR约20.4%[12]。FSM作为激光终端精跟踪核心部件，单终端价值量占比虽不高，但属于“卡脖子”级关键件，随终端批量放量具备确定性配套机会。

4.3 与海外的三大差距

第一，空间级压电促动器的长寿命与一致性数据。PI的PICMA全陶瓷封装压电促动器已通过数十年空间与半导体装机验证；国内芯明天等企业民品成熟，但面向5年以上轨道寿命、耐辐照、热真空循环的批量压电促动器，仍主要由院所定制，缺乏标准化、货架式（C OTS）空间级产品。

第二，批量产线与成本工程。Tesat 2024年8月在Backnang投产全球首条激光终端批量产线[8]；西安光机所2026年7月才联合中科天塔建成陕西首条专业化星载激光通信智能产线[13]。国内FSM环节仍以“定制科研样机”为主，向“千台级批量装调”爬坡的过程中，装调工艺、测试筛选、成本控制是真正的工程门槛。

第三，高端位置传感器与控制IP。高精度差分电容/电涡流微角度传感器、PZT迟滞非线性补偿与高带宽闭环控制算法，国内头部院所已掌握，但面向批量终端的传感器芯片化、ASICS化程度仍低，这也是未来3-5年国产替代最值得跟踪的细分环节。

4.4 外溢场景与跟踪信号

FSM技术可外溢至机载/舰载光电跟瞄、激光雷达与FSO地面站、半导体装备与生物医学等方向。未来12-24个月建议跟踪四个信号：①千帆、国网单星激光终端搭载数量从0/1台提升至2-4台的节点；②芯明天、西安交大徐明龙团队等压电促动器在公开发射任务中的连续在轨批次；③上海微系统所MEMS快反镜从电科34所单终端搭载走向多终端批量选型；④Tesat、Mynaric供应链向国内终端厂开放或被替代的招标动态。

风险提示

1.星座组网节奏不及预期：千帆、国网发射节奏受火箭运力、频率协调、地面测控配套影响，若批产推迟，FSM等上游部件订单释放将后移。

2.技术路线切换风险：MEMS FSM与无机械光束偏转若取得突破，可能部分替代传统PZT FSM的精跟踪位置；上海微系统所MEMS快反镜2026年在轨建链本身也提示路线分化。

3.空间级验证周期长：单颗星搭载从研制到在轨验证通常需2-3年，实验室参数与在轨表现之间可能存在显著差距。

风险提示：以上内容不构成任何投资建议，请风险自担。
